Đồng hồ đo lưu lượng nước xoáy

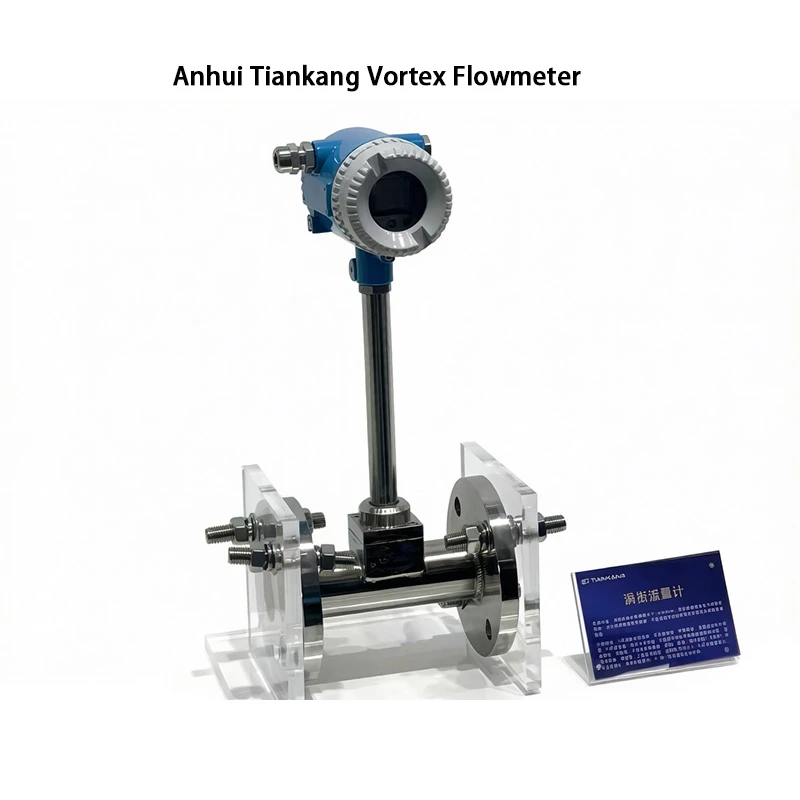

Đo hơi nước, giám sát khí nén và truyền khí tự nhiên đều yêu cầu đồng hồ đo lưu lượng xử lý nhiều loại phương tiện. Thiết bị cần có cấu trúc đơn giản với mức tổn thất áp suất thấp và độ tin cậy lâu dài-. Đồng hồ đo lưu lượng nước xoáy của An Huy Tiankang (dòng LU) hoạt động theo nguyên lý đường xoáy Karman. Khi chất lỏng chảy qua một khối hình tam giác không được sắp xếp hợp lý-trong đường ống, các xoáy đều hình thành luân phiên ở phía hạ lưu. Tần số đổ xoáy tỷ lệ thuận với tốc độ dòng chảy. Một đầu dò phát hiện tần số này. Mạch điện tử chuyển đổi nó thành tốc độ dòng chảy. Không có bộ phận chuyển động. Khả năng chống mài mòn là tuyệt vời. Tuổi thọ sử dụng lâu dài. Sự dao động nhiệt độ và áp suất nhỏ hầu như không ảnh hưởng đến kết quả đo.

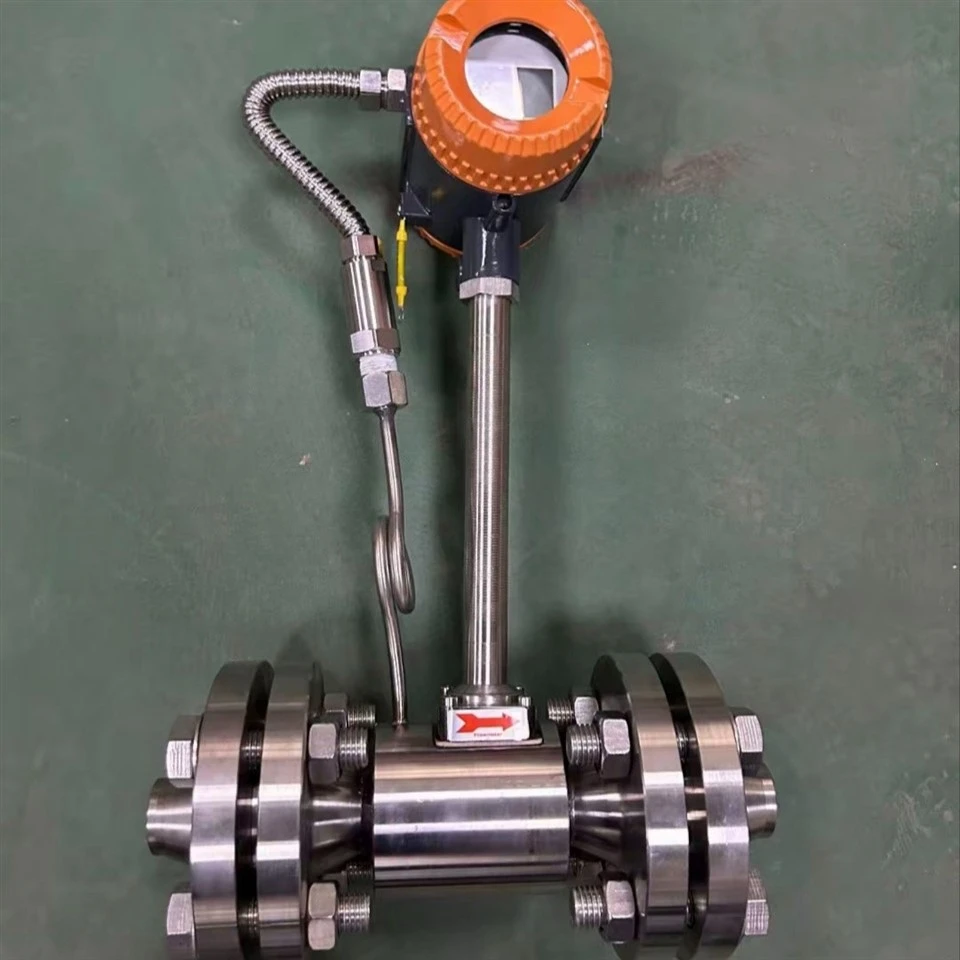

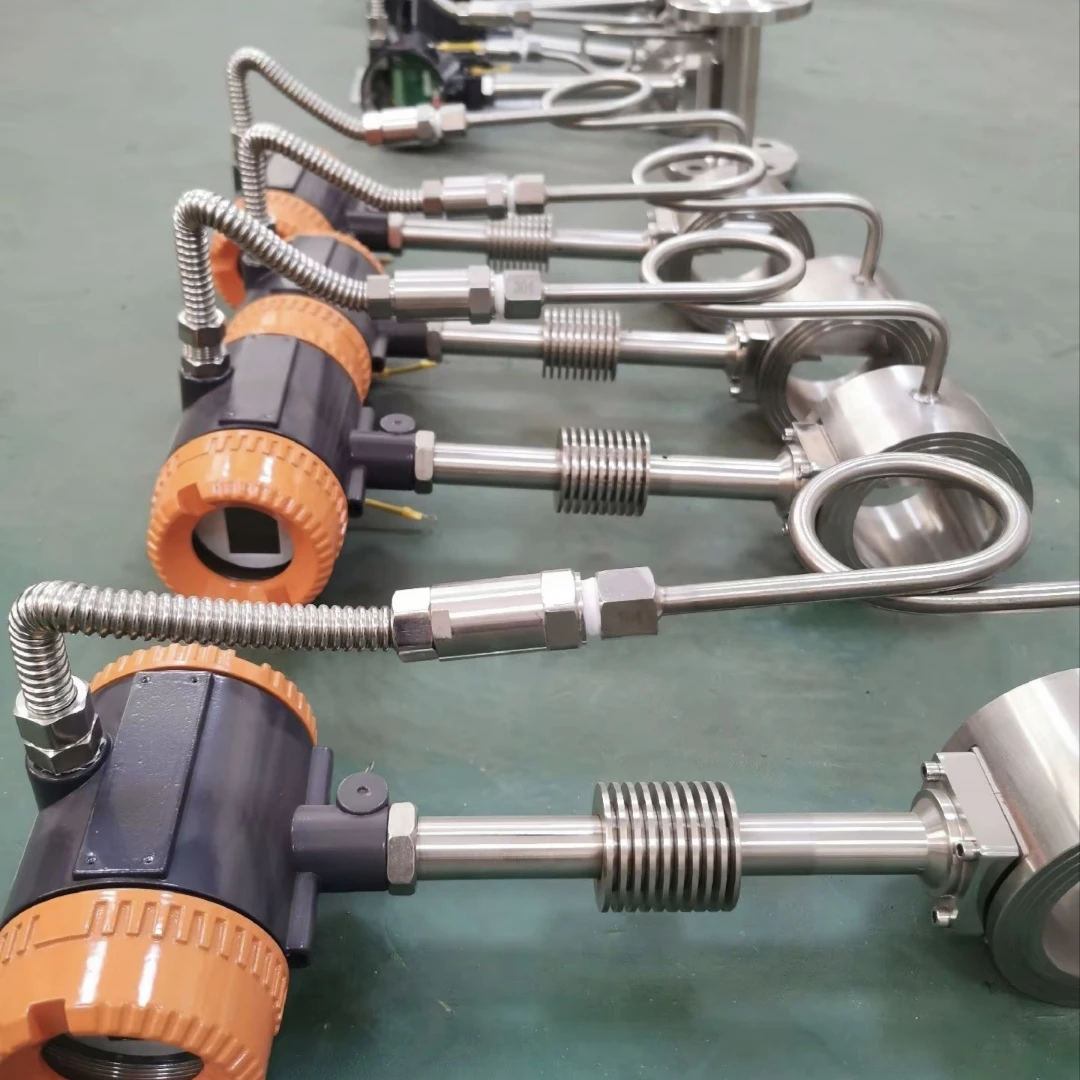

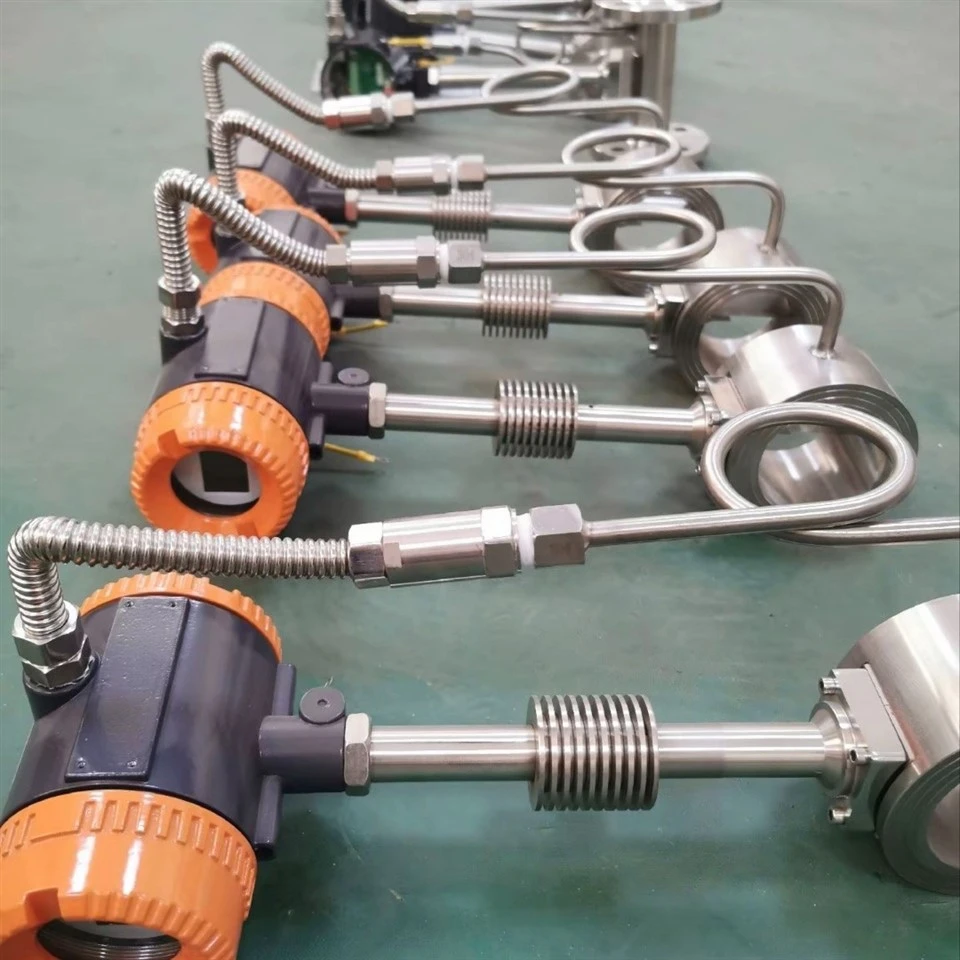

Ưu điểm chính của đồng hồ đo lưu lượng nước xoáy là tính linh hoạt của nó. Một công cụ hoạt động cho ba loại phương tiện. Nó đo chất lỏng như nước và dầu nhẹ. Nó đo các loại khí như khí nén, nitơ và khí tự nhiên. Nó cũng đo hơi nước bao gồm hơi bão hòa và hơi quá nhiệt. Đây là khả năng mà lưu lượng kế điện từ không thể sánh được. Máy đo điện từ chỉ đo chất lỏng dẫn điện. Đồng hồ đo lưu lượng tuabin chỉ đo chất lỏng và khí sạch. Để đo hơi nước, chúng tôi cung cấp loại bù nhiệt độ và áp suất (LUP). Điều này tích hợp cảm biến nhiệt độ và áp suất bên trong. Nó tự động chuyển đổi lưu lượng vận hành thành lưu lượng khối hoặc lưu lượng tiêu chuẩn.

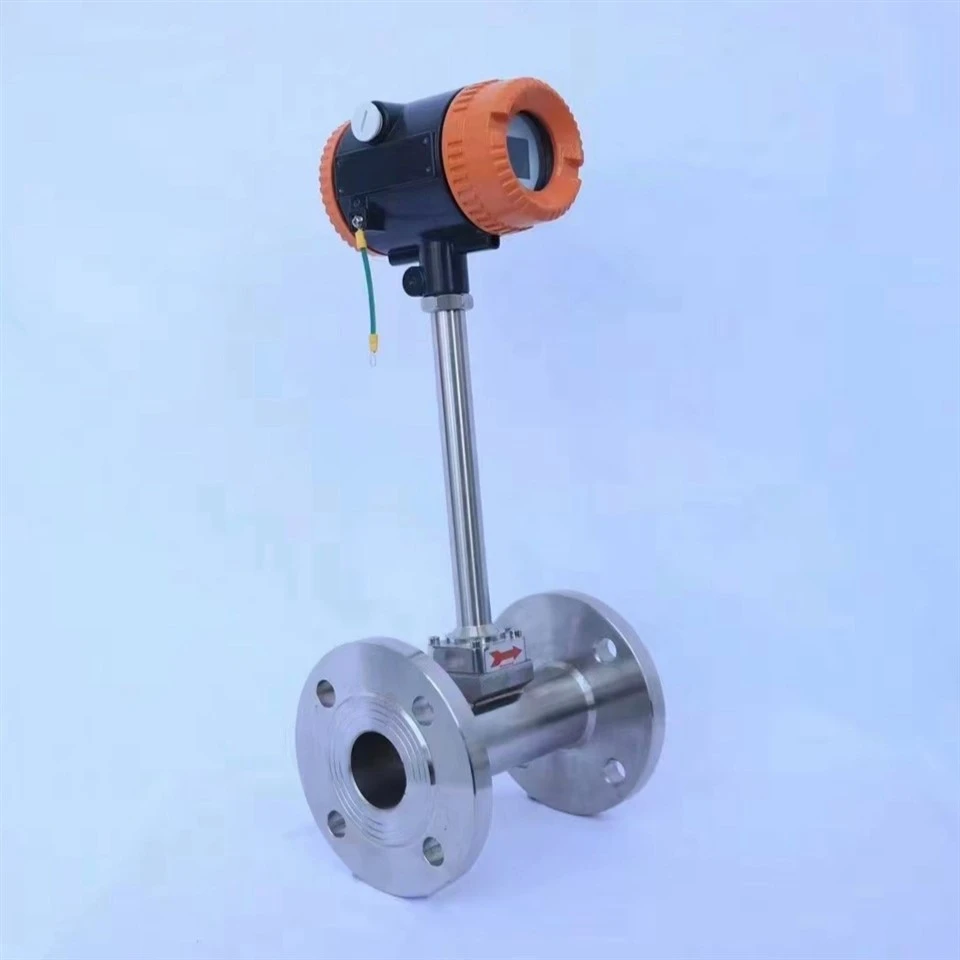

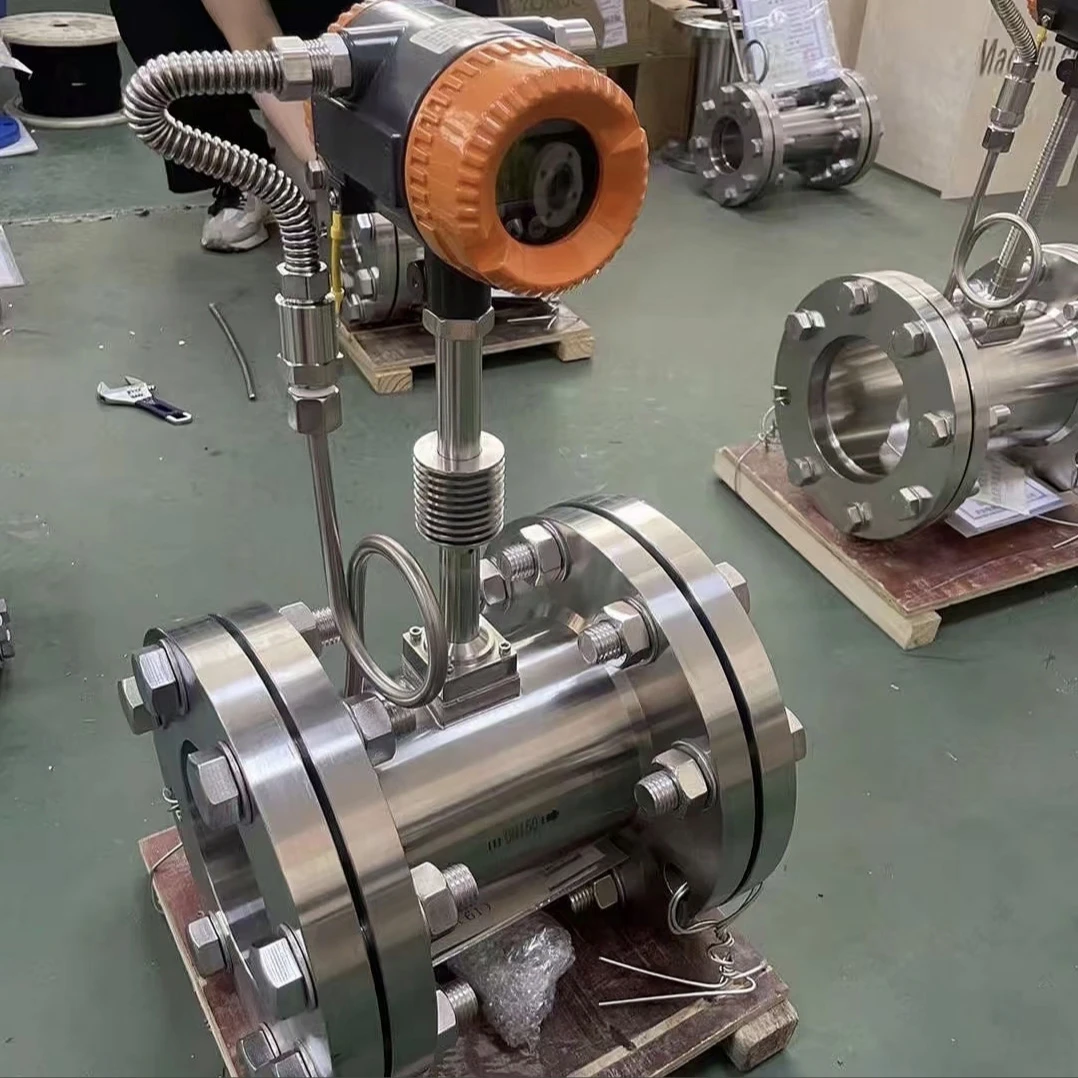

Sản phẩm đồng hồ đo lưu lượng nước xoáy có nhiều cấu hình. Loại tích hợp (LU) kết hợp cảm biến và bộ chuyển đổi trong một khối. Nó cung cấp-hiển thị tại chỗ về luồng tức thời và luồng tổng cộng. Đi dây là đơn giản nhất. Điều này phù hợp với việc lắp đặt đường ống tiêu chuẩn. Loại điều khiển từ xa (LUF) phù hợp với đường ống hơi nước có nhiệt độ-cao, nơi bộ phát cần tránh xa nguồn nhiệt. Nó cũng phù hợp với các cài đặt chôn dưới đất hoặc cài đặt từ xa-chống cháy nổ. Đầu dò có mức bảo vệ IP67. Đối với các đường ống có đường kính-lớn trên DN300, loại chèn (LUW) cho phép cài đặt-chạm nóng mà không cần ngừng sản xuất. Chi phí thấp hơn nhiều so với{16}}máy đo lưu lượng có lỗ khoan hoàn chỉnh.

Đồng hồ đo lưu lượng nước xoáy phù hợp với chất lỏng một pha sạch. Điều này có nghĩa là phương tiện truyền thông không có hàm lượng bụi đáng kể. Nó không nên nhớt hoặc dễ bị kết tinh. Nếu chất lỏng chứa quá nhiều hạt hoặc quá nhớt, tín hiệu xoáy sẽ bị gián đoạn và không thể đo chính xác. Để lựa chọn, khách hàng cần cung cấp tên phương tiện, nhiệt độ vận hành, áp suất vận hành, phạm vi dòng chảy và đường kính đường ống.

Tất cả các sản phẩm đều tuân thủ nghiêm ngặt các tiêu chuẩn JB/T 9249 và ISO 10715. Phạm vi đường kính là DN15 đến DN2000. Xếp hạng áp suất là PN16/25/40. Các lô hàng xuất khẩu bao gồm mặt bích ANSI. Độ chính xác cho chất lỏng tiêu chuẩn là 1,0%. Độ chính xác đối với khí và hơi nước là 1,5%. Tín hiệu đầu ra bao gồm 4-20mA và xung theo tiêu chuẩn. Giao thức RS485 Modbus và HART là tùy chọn. Tất cả các kết cấu đều có loại chống cháy (LUX, ExdⅡCT6) dành cho đường ống dẫn khí, nhà máy hóa chất và các khu vực nguy hiểm khác.

Mỗi đồng hồ đo lưu lượng nước xoáy đều trải qua quá trình hiệu chuẩn lưu lượng tại nhà máy. Chúng tôi cung cấp giấy chứng nhận hiệu chuẩn cho mỗi máy đo. Các lô hàng xuất khẩu bao gồm chứng nhận CE (LVD+EMC+PED+RoHS) và chứng chỉ chống cháy nổ ATEX/IECEx-. Chế độ bảo hành 18 tháng mang lại thêm niềm tin cho khách hàng. Đội ngũ kỹ thuật của chúng tôi cung cấp hướng dẫn lựa chọn để đảm bảo máy đo phù hợp với điều kiện vận hành cụ thể của bạn.
